CYZ型自吸式离心油泵安装尺寸及曲线_泊头市特种泵阀制造有限公司

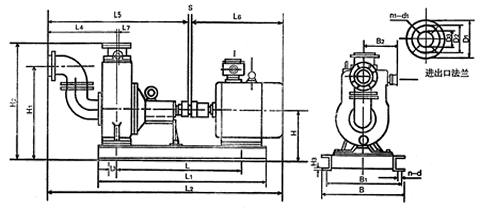

　　※ 机组及安装尺寸

50CYZ-20　50CYZ-75　80CYZ-32　100CYZ-40A　65CYZ-30　25CYZ-27
50CYZ-12　50CYZ-60　80CYZ-25　100CYZ-40　80CYZ-125　65CYZ-15
40CYZ-40　50CYZ-50　80CYZ-17　80CYZ-70　100CYZ-75　80CYZ-17　
40CYZ-20　50CYZ-35　80CYZ-13　80CYZ-55　100CYZ-65　　　　　　
注：50CYZ-20L₃在泵中心线外

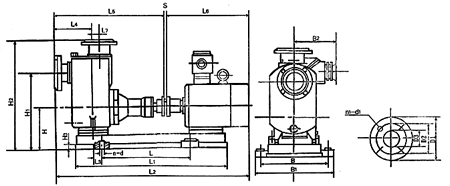

100CYZ-125　250CYZ-50　150CYZ-65　
150CYZ-125　200CYZ-63　　　　　　
200CYZ-125　150CYZ-55　　　　　　
注：150CYZ-55 150CYZ-65L₃在泵中心线外

泵型号	电动机		L	L1	L2	L3	L4	L5	L6	L7	δ	H	H1	H2	H3	B		B1	B2	n-d	D1		D2		D3		n1-d1
泵型号	型号	功率kw	L	L1	L2	L3	L4	L5	L6	L7	δ	H	H1	H2	H3	B		B1	B2	n-d	D1		D2		D3		n1-d1
250CYZ-50	CYZ-YB280M-4	90	1000	1755	2496	125	857	1541	953		2	450	1100	1280	8	798		858	330	4-φ22	φ390		φ350		φ250		φ12-23
200CYZ-125	YB315M-2	132	1201	1878	2822	133	730	1478	1342		2	455	985	1220	40	810		870	340	4-φ22	φ335		φ295		φ200		φ8-23
150CYZ-125	YB315S-2	110	1236	1857	2632	115	630	1368	1262		2	455	895	1125	40	895		955	340	4-φ23	φ290		φ240		φ150		φ8-23
100CYX-125	YB280S-2	75	1017	1617	1877	155	210	843	1031		2	380	680	905	35	680		740	330	4-φ22	φ215		φ180		φ100		φ8-18
80CYZ-125	YB250M-2	55	950	1450	1734	140	195	778	954		2	350	600	818	35	560		620	330	4-φ22	φ195		φ160		φ80		φ4-18
200CYZ-63	YB280M-4	90	1000	1755	2474	125	708	1412	1060	80	2	450	980	1210	8	798		858	330	4-φ22	φ335		φ295		φ200		φ8-23
150CYZ-65	YB250M-4	55	1154	1564	2229	0	625	1207	1136		2	490	930	1130	9	820	672	880	330	4-φ22	φ280		φ240		φ150		φ8-22
150CYZ-55	YB225M-2	45	1280	1452	2168	70	628	1310	855		2	396	836	946	9	500		548	290	4-φ22	φ280		φ240		φ150		φ8-22
100CYZ-75	YB200L1-2	30	780	1290	1572	116	272	750	819	62	2	335	555	985	40	546		606	290	4-φ22	φ215		φ180		φ100		φ8-18
100CYZ-65	YB200L1-2	30	780	1290	1572	116	272	750	819	62	2	335	555	985	40	546		606	290	4-φ22	φ215		φ180		φ100		φ8-18
100CYZ-40A	YB180L-4	22	730	1322	1564	145	210	750	811		2	380	550	855	40	640		700	240	4-φ22	φ215		φ180		φ100		φ8-18
100CYZ-40	YB180M-2	22	730	1229	1510	133	218	750	757	62	2	320	530	960	35	450		510	240	4-φ22	φ215		φ180		φ100		φ8-18
80CYZ-70	YB180M-2	22	730	1229	1479	133	218	750	743	54	2	310	460	930	35	450		510	240	4-φ22	φ195		φ160		φ80		φ4-18
80CYZ-55	YB160L-2	18.5	790	1125	1363	45.5	206	648	712		2	290	460	665	35	420		480	240	4-φ22	φ195		φ160		φ80		φ4-18
80CYZ-32	YB132S2-2	7.5	480	823	1040	70.5	195	554	483	72	2	225	395	590	30	360		410	210	4-φ18	φ195		φ160		φ80		φ4-18
80CYZ-25	YB132s2-2	7.5	480	823	1040	70.5	195	554	483	72	2	225	395	590	30	360		410	210	4-φ18	φ195		φ160		φ80		φ4-18
80CYZ-17	YB112m-2	4	610	773	1017	20	191	547	467	50	2	208	368	534	30	340		380	225	4-φ18	φ195		φ160		φ80		φ4-18
80CYZ-13	YB100L-2	3	500	771	970	55	153	525	442		2	200	350	498	30	370		420	225	4-φ18	φ185		φ150		φ76		φ4-14
65CYZ-30	YB112M-2	4	480	771	1014	70.5	198	541	470		2	220	390	595	30	360		404	225	4-φ18	φ185		φ145		φ65		φ4-18
65CYZ-15	YB100L-2	3	500	771	970	55	153	525	442		2	200	350	488	30	370		420	225	4-φ18	φ185		φ145		φ65		φ4-18
50CYZ-75	YB160M1-2	11	800	1092	1284	27	155	620	662	88	2	258	428	604	30	428		468	240	4-φ18	φ135		φ103		φ50		φ4-14
50CYZ-60	YB132S2-2	7.5	640	923	1153	60	174	525	120	41	2	265	435	620	30	360		410	240	4-φ18	φ160		φ125		φ50		φ4-14
50CYZ-50	YB132S1-2	5.5	500	785	997	65	162	484	511		2	220	357	529	30	360		404	240	4-φ18	φ130		φ100		φ50		φ4-14
50CYZ-35	YB112M-2	4	500	766	989	33	173	515	472		2	220	380	530	30	340		390	225	4-φ18	φ130		φ100		φ50		φ4-14
50CYZ-20	YB90L-2	2.2	500	630	816	10	138	418	395	6	2	191	326	463	30	350		380	225	4-φ18	φ135		φ103		φ50		φ4-14
50CYZ-12	YB90S-2	1.5	340	655	863	67	161	482	369	5	2	135	305	465	30	275		325	225	4-φ18	φ140		φ110		φ50		φ4-14
40CYZ-40 (50CYZ-40)	YB112M-2	4	500	764	1002	33	177	528	472		2	220	380	535	30	370		420	225	4-φ18	φ130		φ100		φ40 φ50		φ4-14
40CYZ-20	YB802-2	1.1	320	578	760	70	137	412	339	38	2	195	300	436	30	280		330	225	4-φ18	φ130	φ120	φ100	φ90	φ40	φ32	φ4-14
25CYZ-27	YB801-2	0.75	320	578	760	70	137	412	339	32	2	195	300	436	30	280		330	225	4-φ18	φ115
