NYP高粘度泵外形及安装尺寸

NYP高粘度泵外形及安装尺寸

NYP高粘度泵外形及安装尺寸,NYP齿轮泵,NYP齿轮油泵可配保护阀,当泵或管路系统超压时,形成内部回流,保证系统,可以使用。
产品介绍
   NYP高粘度泵外形及安装尺寸

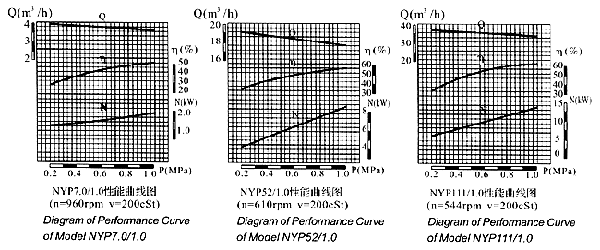

 性能曲线图

结构型式(如图一)
(1)工作原理
  具有内齿的驱动齿轮(外转子)带动内转子在全封闭的泵体内作同方向转动,泵体和前盖的月牙板使吸入和排出口隔开。转动时,在吸入口形成负压,液体被吸入,转子将液体带到排出口,受压排出泵体,完成了液体的输送。
(2)结构
  如图1,泵主要有内外转子,轴,泵体,前盖,拖架,密封,轴承等组成。密封有机械密封和填料密封的两种形式,对于高温、高粘稠度及腐蚀性强的介质,选用填料密封。
  输送易结晶物料时,在前盖和泵体上可设计带有保温夹套,工作时通蒸汽保温融化。泵可配,当泵或管路系统超压时,门打开,形成内部回流,保证系统。
  泵装置由泵,电机和底座组成。传动方式有桥式和直联式两种。
  从主轴外伸端向泵看,为顺时针旋转。



(图一)

1.前盖 2.内转子 3.泵体 4.外转子 5.滑动轴承或滚动轴承 6.填料密封或机械密封 7.主轴 8.托架


泵头外形尺寸图

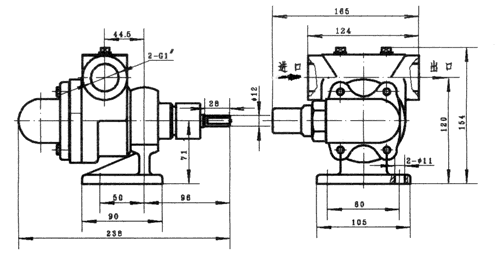

 NYP0.78泵头外形尺寸

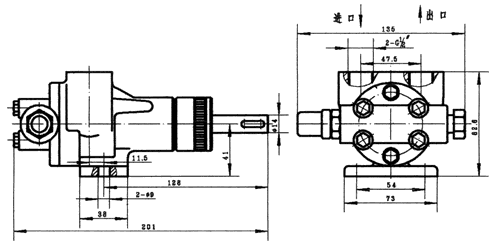

NYP2.3泵头外形尺寸

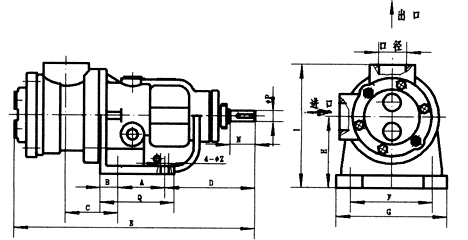

NYP7.0(A),NYP52(A)泵头外形尺寸


泵型号 理论排量
L/100r
A B C D E F G H I Q N P Z 口径
NYP7.0A
(原NYP3A)
7.0 80 31 90 154 413 140 172 100 190 127 43 19 13 M48×2
NYP52A
(原NYP10A)
52 120 30 130 200 580 200 240 160 290 180 57 30 18 M60×2
NYP7.0A
(原NYP3A)
7.0 58 16 99 147 375 140 172 88 178 90 43 19 13 G11/2"
NYP52A
(原NYP10A)
52 70 17 95 257 523 204 235 140 270 102 57 30 15 G2"

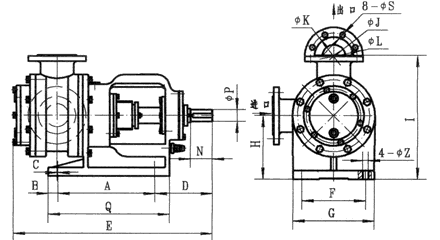

NYP3.6,NYP24,NYP80,NYP111(A),NYP727泵头外形尺寸

型号
理论排量
L/100r
A
B
C
D
E
F
G
H
I
J
K
L
N
P
Q
S
Z
ZNYP3.6
3.6
80
31
89
154
398
140
172
100
220
40
84
110
43
19
127
4-φ18
13
NYP24
24
120
30
94
196
518
200
240
160
320
50
125
165
57
30
180
4-φ18
18
NYP80
80
170
27.5
138.5
183.5
592
220
255
180
390
80
160
200
75
42
225
8-φ18
15
NYP111
(原NYP30A)
111
170
25
142
188
616
220
255
180
390
80
160
200
58
40
225
8-φ18
15
NYP111
(原NYP30A)
111
340
30
3
198
688
220
280
220
430
80
160
200
75
42
420
8-φ18
20
NYP320
320
340
35
120.5
268
849
330
400
260
520
125
210
250
120
65
410
8-φ18
22
NYP727
(原NYP50A)
727
410
40
170
260
1060
370
450
360
680
150
240
285
120
80
530
8-φ18
22
整机外形与安装尺寸
(1)与电机直联配焊接底座

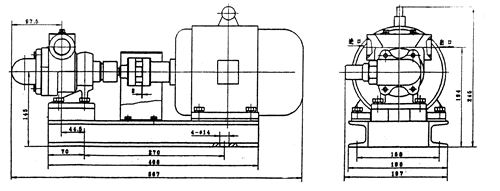

   NYP0.78配Y90S(Y8021)电机

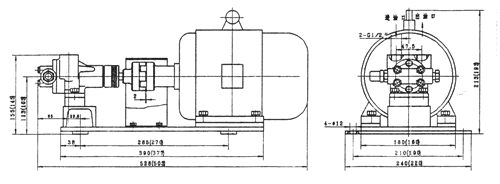

NYP2.3配Y90S电机

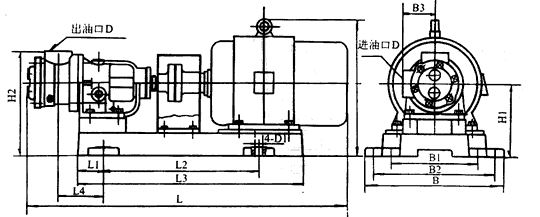

配铸铁底座
型号

 L
 L1
 L2
 L3
 L4
H
H1
 H2
 B
 B1
 B2
 B3
 D
 4-D1
配套电机
型号

功率
NYP7.0
913
85
399
600
164
365
182
272
385
225
335
90
G11/2"
φ22
Y132S-6
3kw
NYP7.0A
905
72
439
636
1275
390
207
297
396
248
346
90
M48×2
φ22
Y132S-6
3kw

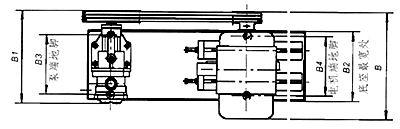

(2)采用皮带轮联接传动(桥式)

型号 流量m3/h  L L1 L2 H H1 H2 H3 B B1 B2 B3 B4 D1 D2 D3
NYP7.0A 1.5 918 104 605 425 237 242 327 475 414 310 266 266 M48×2 M48×2 φ20
2 918 104 605 425 210 242 300 475 414 310 266 266 M48×2 M48×2 φ20
  NYP52A 8 1030 135 602 505 280 280 410 605 580 516 324 444 M60×2 M60×2 φ22
10 1030 135 602 505 280 280 410 605 580 516 324 444 M60×2 M60×2 φ22
12 1030 135 602 505 280 280 410 605 580 516 324 444 M60×2 M60×2 φ22

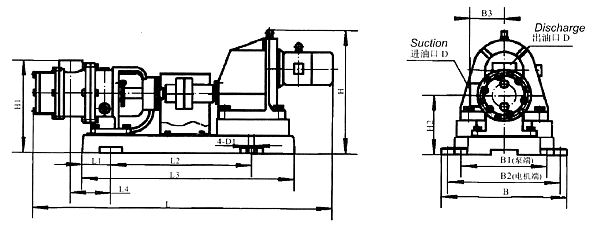

(2)配减速电机

型号  L  L1  L2  L3  L4  H  H1  H2  B  B1  B2  B3  D  D1   Decelerator
型号 功率KW 转速r/min
NYP7.0   1028  91  384  590  115  327  253  163  270  225  225 90  G11/2" φ20  YCJ71  3 583
455
NYP52 1361 67 576 790 130 480 355 225 400 308 340 130 G2" φ22 YCJ112 7.5 228
 1351  67  576  790  130  533  355  225  400  308  340  130  G2"  φ22  YCJ100  7.5 303
357
1436 67 576 790 130 533 355 225 400 308 340 130 G2" φ22 YCJ100 11 475
NYP111 1500 154 558 890 227 585 495 285 525 385 475 210 φ80   φ22   YCJ112   15 305
417
479
NYP727 2423 200 950 1259 330 825 935 615 580 520 520 320 φ150 φ28 YCJ315 37 128
NYP3.6 1050 91 384 590 131 339 265 175 270 225 225 90 φ40 φ20 YCJ71 2.2 587
NYP7.0A  1066  91 384  590  131  339  265  175  270  225  225  90 M48×2 φ22 YCJ71  3 583
455
NYP24 1250 111 540 815 190 490 365 235 476 326 426 130 φ50 φ22 YCJ100 4 226
NYP52 1480 111 540 815 190 543 365 235 476 326 426 130 M60×2 φ22 YCJ112 7.5 228
 1489  111  540  815  190  490  365  235  476  326  426  130 M60×2 φ22 YCJ100  7.5 303
357
1574 111 540 815 190 490 365 235 476 326 426 130 M60×2 φ22 YCJ100 11 475
NYP80 1654 154 558 890 223.5 618 495 285 525 385 475 210 φ80 φ22 YCJ112 15 479
  NYP111A   1750   240   654   1076   173   625   527   317   508  378   458   210 φ80 φ22 YCJ122   15 305
417
479
 选泵时应考虑的主要事项
  (1)介质的润滑性、清洁度、腐蚀性。
  (2)介质的粘稠度、温度。
  (3)泵进口压力及出口压力,安装高度。
  (4)使用场合的防爆要求。
  (5)订货时请注明泵型号,设计使用压力,转速,介质粘度,温度,电机防爆级别,介质名称。
  (6)对于本样本所列以外的特别工况条件,可按用户要求单独设计供货。
  本样本所列条款如有变动,恕不另行通知。
