螺杆沥青泵,3gqgb螺杆沥青泵,浙江青田沥青泵_泊头市特种泵阀制造有限公司

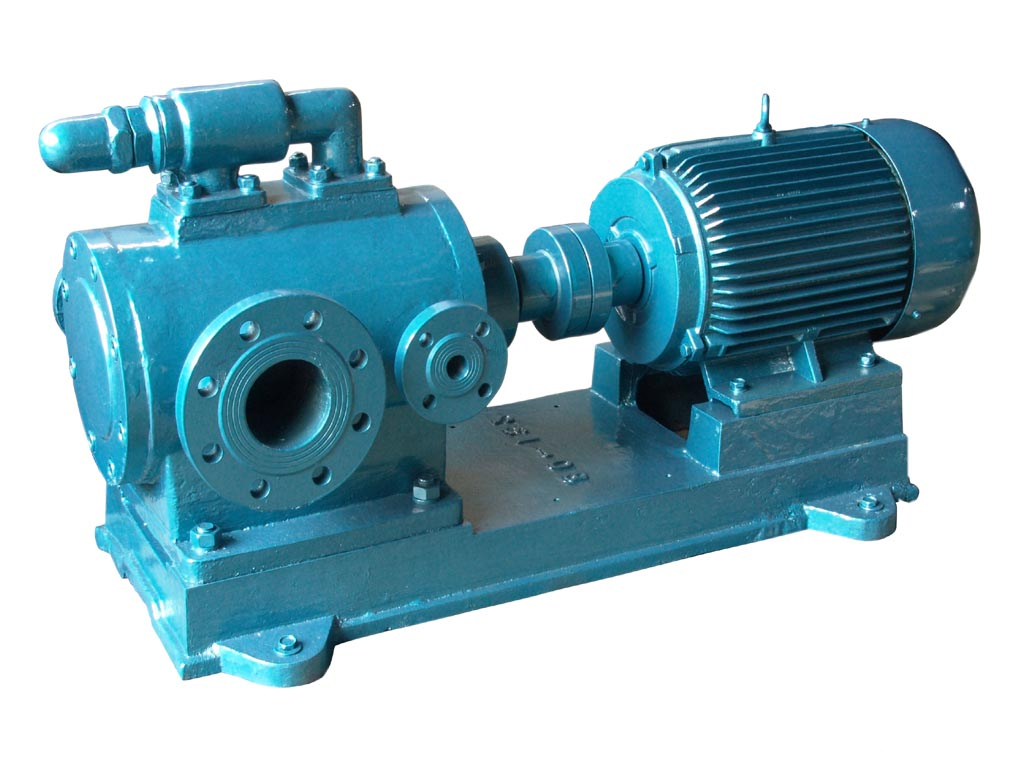

　　3GQGB螺杆沥青泵是一种容积式泵，显著的优点是结构简单、体积小，允许高转速工作平稳可靠、压力脉动小、流量稳定、噪音低效率高，正是利用螺杆啮合原理，依靠旋转地螺杆在泵套内相互啮合，把被输送的介质封闭在啮合腔内，沿螺杆轴向连续匀速地推至排出口，为系统提供稳定的压力。
螺杆沥青泵适用于输送各种无腐蚀性油类及类似油的液体，输送液体的粘度一般为3.0~760mm2/s。高粘度介质可通过加温降粘后输送，其温度一般不超过350℃。
3GQGB螺杆沥青泵采用铸钢制成，有保温和不带保温两种，建议高粘度介质采用保温结构的螺杆泵。泵的进出口方向，在通常情况下按图示方向出厂即右进左出，如用户有特殊要求也可做成左进右出。
螺杆沥青泵适用于输送燃料油、润滑油、液压油、重油、沥青及其他类似油的润滑性液体。
该泵密封性能好，采用机械密封，根据用户不同的介质，机械密封磨擦件选用不同的材质，对于高粘度介质，选用机械强度高、耐磨性好的硬质金材料，保证了高温下的密封性能。
3QGB系列三螺杆泵基本技术参数表

型号	流量		出口压力 MPa	转速 r/min	功率KW		必需汽蚀余量	电机型号
型号	m3/h	L/min	出口压力 MPa	转速 r/min	轴功率	电机功率	必需汽蚀余量	电机型号
45×3-36	2.8	46	0.6	950	0.8	1.1	5	90L-6-B3
	2.7	45	1		1.2	1.5		100L-6-B3
	25	42	1.6		1.6	2.2		112M-6-B3
	2.4	40	2.5		2.8	4		132M1-6-B3
	4.2	70	0.6	1450	1	1.5	5	90L-4-B3
	4	66	1		1.7	2.2		100L1-4-B3
	3.8	63	1.6		2.8	3		100L3-4-B3
	3.5	58	2.5		4.3	5.5		132S-4-B3
45×2-46	4.2	70	0.6	950	1	1.5	5	100L-6-B3
	4	66	1	950	1.7	2.2		112M-6-B3
	6.3	105	0.6	1450	1.5	2.2		100L1-4-B3
	6.1	101	1	1450	2.3	3		100L2-4-B3
54×2-46	8	133	0.8	970	2.3	3	5	100L-6-B3
	8	133	1	970	1.5	2.2		112M-6-B3
	14	233	0.6	1450	2.8	4		100L1-4-B3
	14	233	4	1450	4.3	5.5		100L2-4-B3
62×2-43	8.58	143.4	0.6	950	2.06	3	5	132S-6-B3
	8.25	137.9	1	950	3.18	4		132M1-6-B3
	13.1	218.9	0.6	1450	3.15	4		112M-4-B3
	12.6	210.5	1	1450	4.86	7.5		132M-4-B3
62×2-46	9.8	163	0.8	950	2.9	4	5	132M1-6-B3
	9.5	158	1	950	3.6	5.5		132M2-6-B3
	15.1	251	0.6	1450	3.6	5.5		132S-4-B3
	14.6	243	1	1450	5.5	7.5		132M-4-B3
80×2-36	17	283.3	0.8	950	4.3	7.5	5.5	160M-6-B3
	25.7	428	0.6	1450	5.4	7.5		132M-4-B3
	25	417	1	1450	8.5	11		160M-4-B3
80×2-46	23.9	398.5	0.6	950	5.5	7.5	5.5	160M-6-B3
	23.1	386.3	1	950	8.6	11		160L-6-B3
	36.6	610.3	0.6	1450	8.4	11		160M-4-B3
	35.7	594.5	1	1450	13.1	15		160L-4-B3
80×2-51	27.5	485.5	0.6	950	6.3	11	5.5	160L-6-B3
	26.9	448.3	1	950	10.5	15		180L-6-B3
	41.9	698.3	0.6	1450	9.6	11		160M-4-B3
	41	684.1	1	1450	16	18.5		180M-4-B3
90×2-36	24.2	403.5	0.6	960	5.52	7.5	5.5	160M-6-B3
	23.6	394.6	1	960	8.52	11		160L-6-B3
	37	615.9	0.6	1450	8.52	11		160M-4-B3
	36.1	602.4	1	1450	13	15		160L-4-B3

3QGB系列三螺杆泵基本技术参数表

90×2-42	28.2	470.9	0.6	950	6.6	11	5.5	160L-6-B3
	27.5	457.6	1	950	10.2	15		180L-6-B3
	43.1	718.8	0.6	1450	10	15		160L-4-B3
	41.9	698.5	1	1450	15.5	18.5		180M-4-B3
90×2-46	34	566.7	0.8	950	9.7	11	5.5	160L-6-B3
	52.6	875.4	0.6	1450	12	15		160L-4-B3
	52	866	0.8		14.9	18.5		180M-4-B3
	51.4	856.1	1		18.6	22		180L-4-B3
100×2-46	48	800	0.8	950	13.3	15	5.5	180L-6-B3
	72.7	1212	0.6	1450	16.5	18.5		180M-4-B3
	72	1200	0.8		20.4	22		180L-4-B3
	71.2	1187	1		25.5	30		200L-4-B3
100×2-51	56.9	948.9	0.6	950	12.5	15	5.5	180L-6-B3
	55.7	928.6	1	950	20.8	30		225L-6-B3
	86.9	1448.3	0.6	1450	19.1	22		180L-4-B3
	85	1417.2	1	1450	31.8	37		225S-4-B3
110×2-46	60.9	1015	0.6	950	13.7	18.5	5.5	200L1-6-B3
	58.9	951.7	1	950	21.8	30		255M-6-B3
	96.7	1611	0.6	1450	21.9	30		200L-4-B3
	94.6	1577	1	1450	33.9	45		255M-4-B3
120×2-42	67.9	1131	0.6	950	15.5	18.5	5.5	200L1-6-B3
	65.4	1090	1	950	24.5	30		255M-6-B3
	108	1802	0.6	1450	24.7	30		200L-4-B3
	105	1760	1	1450	38.2	45		255M-4-B3
120×2-46	79.6	1327	0.6	950	17.8	22	5.5	200L1-6-B3
	77.2	1285	1	950	28.2	37		250M-6-B3
	126	2101	0.6	1450	28.5	37		225S-4-B3
	123	2059	1	1450	44.1	55		255M-4-B3
150×2-46	158	2640	0.6	950	34.6	45	5.5	Y280S-6-B3
	154	2582	1	950	54.5	75		Y315S-6-B3
	241.7	4029.7	0.6	1450	53.8	75		Y280S-4-B3
	236.5	3942.2	1	1450	82.2	90		Y280M-4-B3

3QGB系列三螺杆泵外形及安装尺寸

型号	流量		出口压力 MPa	转速 r/min	功率KW		必需汽蚀余量	电机型号
型号	m3/h	L/min	出口压力 MPa	转速 r/min	轴功率	电机功率	必需汽蚀余量	电机型号
45×3-36	2.8	46	0.6	950	0.8	1.1	5	90L-6-B3
	2.7	45	1		1.2	1.5		100L-6-B3
	25	42	1.6		1.6	2.2		112M-6-B3
	2.4	40	2.5		2.8	4		132M1-6-B3
	4.2	70	0.6	1450	1	1.5	5	90L-4-B3
	4	66	1		1.7	2.2		100L1-4-B3
	3.8	63	1.6		2.8	3		100L3-4-B3
	3.5	58	2.5		4.3	5.5		132S-4-B3
45×2-46	4.2	70	0.6	950	1	1.5	5	100L-6-B3
	4	66	1	950	1.7	2.2		112M-6-B3
	6.3	105	0.6	1450	1.5	2.2		100L1-4-B3
	6.1	101	1	1450	2.3	3		100L2-4-B3
54×2-46	8	133	0.8	970	2.3	3	5	100L-6-B3
	8	133	1	970	1.5	2.2		112M-6-B3
	14	233	0.6	1450	2.8	4		100L1-4-B3
	14	233	4	1450	4.3	5.5		100L2-4-B3
62×2-43	8.58	143.4	0.6	950	2.06	3	5	132S-6-B3
	8.25	137.9	1	950	3.18	4		132M1-6-B3
	13.1	218.9	0.6	1450	3.15	4		112M-4-B3
	12.6	210.5	1	1450	4.86	7.5		132M-4-B3
62×2-46	9.8	163	0.8	950	2.9	4	5	132M1-6-B3
	9.5	158	1	950	3.6	5.5		132M2-6-B3
	15.1	251	0.6	1450	3.6	5.5		132S-4-B3
	14.6	243	1	1450	5.5	7.5		132M-4-B3
80×2-36	17	283.3	0.8	950	4.3	7.5	5.5	160M-6-B3
	25.7	428	0.6	1450	5.4	7.5		132M-4-B3
	25	417	1	1450	8.5	11		160M-4-B3
80×2-46	23.9	398.5	0.6	950	5.5	7.5	5.5	160M-6-B3
	23.1	386.3	1	950	8.6	11		160L-6-B3
	36.6	610.3	0.6	1450	8.4	11		160M-4-B3
	35.7	594.5	1	1450	13.1	15		160L-4-B3
80×2-51	27.5	485.5	0.6	950	6.3	11	5.5	160L-6-B3
	26.9	448.3	1	950	10.5	15		180L-6-B3
	41.9	698.3	0.6	1450	9.6	11		160M-4-B3
	41	684.1	1	1450	16	18.5		180M-4-B3
90×2-36	24.2	403.5	0.6	960	5.52	7.5	5.5	160M-6-B3
	23.6	394.6	1	960	8.52	11		160L-6-B3
	37	615.9	0.6	1450	8.52	11		160M-4-B3
	36.1	602.4	1	1450	13	15		160L-4-B3
90×2-42	28.2	470.9	0.6	950	6.6	11	5.5	160L-6-B3
	27.5	457.6	1	950	10.2	15		180L-6-B3
	43.1	718.8	0.6	1450	10	15		160L-4-B3
	41.9	698.5	1	1450	15.5	18.5		180M-4-B3
90×2-46	34	566.7	0.8	950	9.7	11	5.5	160L-6-B3
	52.6	875.4	0.6	1450	12	15		160L-4-B3
	52	866	0.8		14.9	18.5		180M-4-B3
	51.4	856.1	1		18.6	22		180L-4-B3
100×2-46	48	800	0.8	950	13.3	15	5.5	180L-6-B3
	72.7	1212	0.6	1450	16.5	18.5		180M-4-B3
	72	1200	0.8		20.4	22		180L-4-B3
	71.2	1187	1		25.5	30		200L-4-B3
100×2-51	56.9	948.9	0.6	950	12.5	15	5.5	180L-6-B3
	55.7	928.6	1	950	20.8	30		225L-6-B3
	86.9	1448.3	0.6	1450	19.1	22		180L-4-B3
	85	1417.2	1	1450	31.8	37		225S-4-B3
110×2-46	60.9	1015	0.6	950	13.7	18.5	5.5	200L1-6-B3
	58.9	951.7	1	950	21.8	30		255M-6-B3
	96.7	1611	0.6	1450	21.9	30		200L-4-B3
	94.6	1577	1	1450	33.9	45		255M-4-B3
120×2-42	67.9	1131	0.6	950	15.5	18.5	5.5	200L1-6-B3
	65.4	1090	1	950	24.5	30		255M-6-B3
	108	1802	0.6	1450	24.7	30		200L-4-B3
	105	1760	1	1450	38.2	45		255M-4-B3
120×2-46	79.6	1327	0.6	950	17.8	22	5.5	200L1-6-B3
	77.2	1285	1	950	28.2	37		250M-6-B3
	126	2101	0.6	1450	28.5	37		225S-4-B3
	123	2059	1	1450	44.1	55		255M-4-B3
150×2-46	158	2640	0.6	950	34.6	45	5.5	Y280S-6-B3
	154	2582	1	950	54.5	75		Y315S-6-B3
	241.7	4029.7	0.6	1450	53.8	75		Y280S-4-B3
	236.5	3942.2	1	1450	82.2	90		Y280M-4-B3
